产品详情

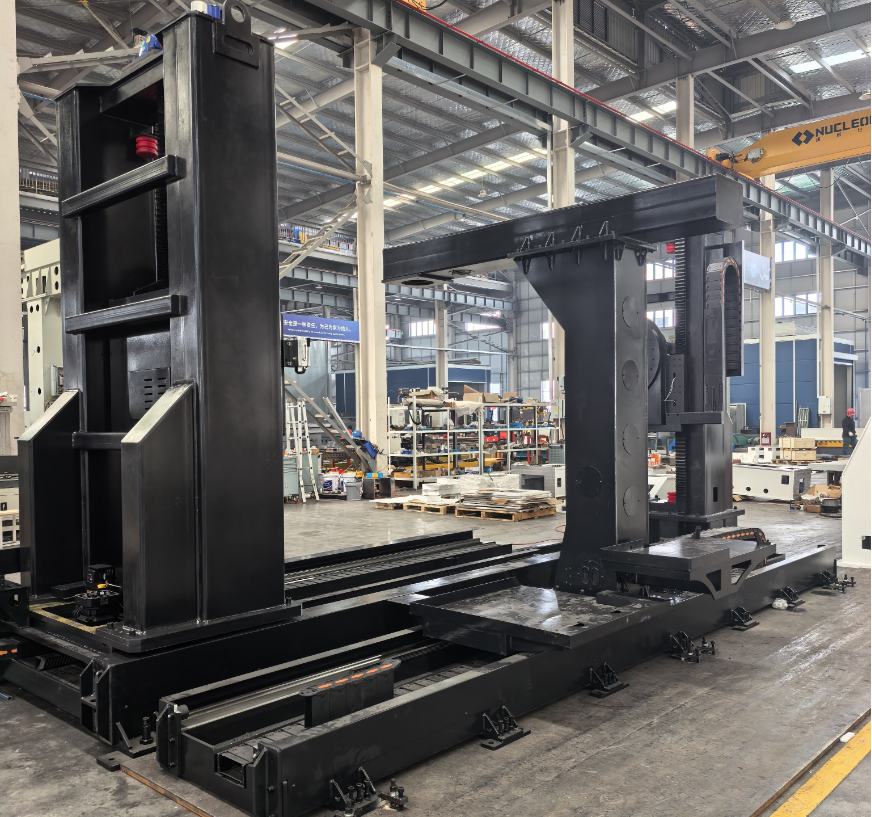

悬臂升降变位机工作站是为处理大型、重型或不规则工件而设计的自动化解决方案。它通过将工件在三维空间内移动、
翻转和旋转，辅助焊接机器人实现全方位作业，从而在工程机械、船舶、风电等领域扮演着关键角色。其核心设备是
集成在工作站中的悬臂升降变位机。
结构组成
它通常由以下几部分构成（具体配置会根据实际需求灵活组合）：
· 机器人系统：工作站的核心执行单元，完成焊接等工艺任务。
· 悬臂升降变位机：承载工件并实现姿态变换，是工作站的“多面手”。
· 移动/固定基座：支撑变位机和工件，并允许变位机在轨道上移动以适应不同长度工件。
· 集成控制系统：实现机器人、变位机等所有设备的协同控制与通信。
· 辅助设备：包括焊接电源、工装夹具、清枪剪丝装置及安全防护系统等。
? 核心工作流程
一个典型的作业流程如下：
1. 工件装夹：人工或自动将工件吊装到变位机上并夹紧。
2. 协同作业：机器人焊接，变位机配合翻转工件到最佳位置，实现“机器人动、工件配合动”的协同作业。
3. 完成下料：所有焊缝焊完后，机器人返回原点，人工卸下工件。
⚙ 主要技术参数
选择变位机时，需要关注的核心参数（基于昆睿RDSL-XX等机型举例）包括：
· 额定负载：决定能承载的工件最大重量，根据需求可选范围覆盖500kg至5000kg。
· 升降行程：工件垂直方向的最大移动距离，最大可达2000mm。
· 倾翻/旋转范围：决定工件姿态的调整能力，倾翻范围通常为±180°，旋转范围可实现±360°（N×360°）连续旋转。
· 重复定位精度：衡量变位机精度的关键指标，机器人焊接应用中精度通常要求≤±0.1mm。
✨ 结构特点与优势
· 核心在于“升降”：通过伺服电机与丝杠等机构驱动悬臂升降，有效弥补机器人臂展不足，实现对超长工件的覆盖（如长达8米）。
· 多轴协同，可达性极佳：通过升降、翻转和旋转的组合，理论上能将工件任何表面调整到最佳作业位置。
· 开放式结构：源自“L型”和“C型”设计，操作空间开敞，便于大型工件吊装及机器人作业。
· 高刚性重载能力：主体采用高强度钢材焊接并经过热处理，确保承载重型工件时结构稳定不抖动。
· 高度集成与协同：通过Profinet、EtherCAT等总线与机器人控制系统深度集成，实现精准联动。
? 主要应用领域
· 工程机械：挖掘机动臂、装载机铲斗等大型复杂结构件的焊接。
· 钢结构/型钢：H型钢、箱型梁等长条型工件的筋板焊接，优势非常明显。
· 风电设备：风电塔筒、底座等重型工件的焊接。
· 船舶制造：船体分段、大型容器等重型工件的焊接。
· 航空航天：对精度要求极高的航发部件装配。
? 选型指南
选型时建议按以下步骤评估：
1. 明确负载与工件尺寸：根据工件重量（建议预留20%-30% 余量）、回转直径和长度，确定所需负载能力及升降/行走行程。
2. 确定功能需求：明确实现哪些动作（升降、翻转、旋转），以及是用于焊接（需低速稳定）还是装配搬运。
3. 确认精度要求：高精度焊接应重点关注重复定位精度（如≤±0.1mm）。
4. 评估控制与集成方式：确认变位机由机器人控制系统直接控制，并使用EtherCAT、Profinet等兼容的通信协议。
5. 考察核心部件质量：要求供应商明确伺服电机、精密减速机等关键件的品牌，并提供质检报告。
? 未来发展趋势
· 智能化控制：融合AI视觉识别和高精度传感器，实现工件自动识别和最优变位路径生成。
· 高精度与高效化：采用伺服电机+精密减速器组合，定位精度可达±0.01°。
· 模块化设计：将核心部件设计为标准化模块，用户可灵活组合，满足多品种生产需求，并简化后期维护。
· 全流程协同：通过工业以太网与机器人等设备实时通信，成为“生产流程协同者”，尤其在新能源等领域作用关键。
总的来说，悬臂升降变位机是处理大型、异形工件的利器。选型的核心是精准匹配您的具体工件和工艺需求。为了帮你缩小选型范围，
方便透露一下你们主要焊接的工件大概有多重、多长吗？我可以根据你的具体情况，帮你评估一下适合的负载规格和行程要求～
