三轴变位机

三轴水平变位机是为实现高效流水作业而设计，通过“双工位”布局，让工件装卸与焊接在两个工位同步进行，将辅助时间降到最低，从而实现“人停机不停”的生产节奏。三轴水平

产品详情

三轴水平变位机是为实现高效流水作业而设计，通过“双工位”布局，让工件装卸与焊接在两个工位同步进行，将辅助时间降到最低，从而实现“人停机不停”的生产节奏。

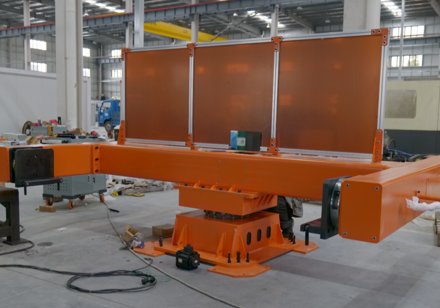

三轴水平变位机是一种双工位自动化辅助设备。它通过三个伺服轴协同运动，在工作站内进行工位切换和工件姿态调整。它最大的结构特点是双工位布局，一个水平转台上

对称安装两套夹具，焊接时机器人始终在一个工位工作，而操作员则可在另一个工位安全地装卸工件，以此实现高效生产。

其主体主要由转台座、工作盘及驱动系统构成。具体三轴分工如下：

· 第一轴 (水平回转轴)：驱动整个转台水平旋转，用于实现A、B双工位之间的切换。

· 第二、三轴 (双工位翻转轴)：分别控制两个工位上的夹具独立翻转，在焊接过程中将工件调整到最佳位置。

其工作流程：

1. 工位A装夹：工位A位于装卸区，操作员将工件固定于夹具。

2. 工位切换：转台水平旋转180°，将装好的工位A送入机器人焊接区。

3. 同步作业：机器人对工位A进行焊接，同时操作员在工位B装卸工件。

4. 循环往复：工位A焊接完成，转台再次旋转，实现工位互换，开始下一周期。

选型时，除了关注负载等核心参数，还需重点考虑以下方面：

1. 预留足够安全余量：额定负载需大于最大工件重量的20%-30%，同时需考虑偏心距和重心距。

2. 深度考量设备集成：优先选择支持Profinet、EtherCAT等主流总线协议的设备，便于无缝对接。

3. 着重考察制造品质：核心部件（伺服电机、减速机）品牌，机身是否经过去应力退火处理。

4. 审慎对比售后服务：明确核心部件保修期限（至少1年以上）、是否提供现场调试与操作培训。
