产品详情
L型双轴变位机是一种经典的焊接辅助设备，因其结构紧凑、工作空间开敞，在自动化焊接领域应用非常广泛。其核心作用是通过两个旋转轴，将工件调整到
最理想的焊接或装配姿态，从而保证焊接质量、提升效率。下面为你详细介绍它的各个方面。

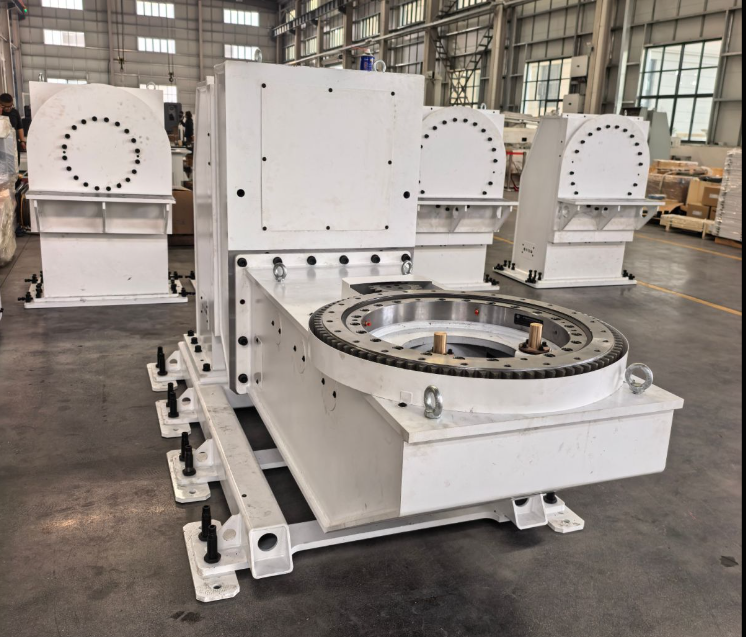

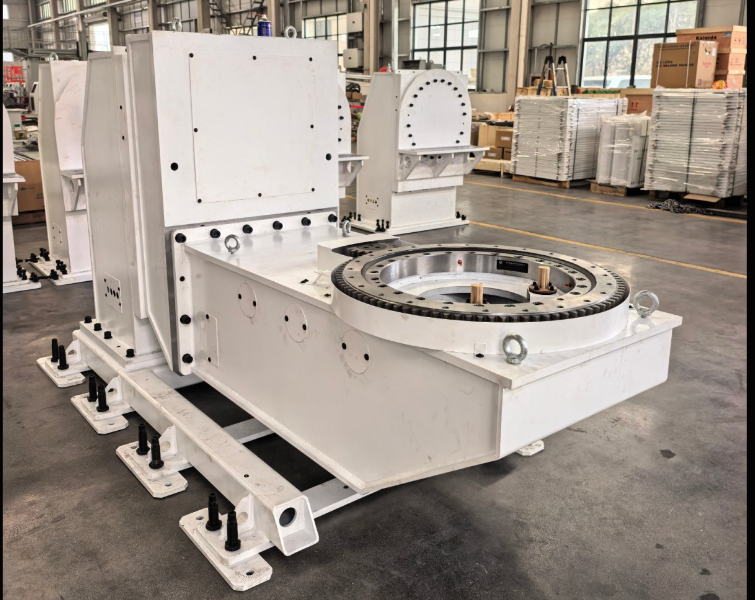

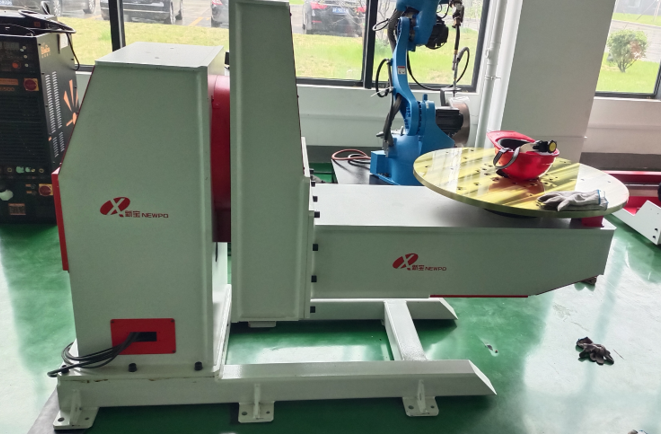

它主要由底座、L型旋转座和旋转工作盘三大部分构成。
· 第一轴（回转轴）：位于底座，驱动整个L型臂在水平方向做±360°连续旋转，实现工件的大范围回转。
· 第二轴（翻转轴）：位于L型臂末端，驱动工作盘做垂直方向的±180°翻转，实现工件的倾斜。
· L型结构：这种设计使操作区域非常开敞，极大方便了工件的装卸和机器人焊接作业。
· 驱动系统：普遍采用交流伺服电机配合高精度RV减速机，确保运行速度快、定位准、运行稳。
核心特点与优势：
1. 双轴协同，可达性极佳：两个旋转轴协同运动，可使工件上任何复杂的空间曲线焊缝，都能被调整到最有利的平焊或船形焊位置，这是保证高质量焊接的关键。
2. 结构稳定，精度高：机身多由优质钢板焊接并经退火处理以消除内应力，确保长期使用不变形。配合精密传动部件，重复定位精度可达±0.05mm至±0.1mm。
3. 开放性好，易于集成：L型设计提供了宽阔的操作空间，便于工件吊装和焊接。工作盘上的标准螺纹孔或T型槽，方便快速安装各种工装。
4. 自动化与柔性高：可作为机器人的外部轴，由同一控制器协同驱动，实现联动。可编程以适应多品种、小批量生产，柔性高。
选择变位机时，通常需要关注以下核心参数：
参数类别 典型数值范围 说明
额定负载 50kg - 10,000kg+ 变位机最重要的参数，决定了能承载的工件最大重量。
翻转角度 (第二轴) 通常为 ±135° 至 ±185° 决定了工件可以倾斜的最大角度，常见为±180°。
回转角度 (第一轴) 通常为 ±360° (可连续旋转) 决定了工件在水平面内的旋转范围，可实现无限旋转。
重复定位精度 ±0.02mm 至 ±0.1mm 变位机多次回到同一位置的精度，是衡量设备精度的关键指标。
最大回转/翻转速度 回转：70-118°/s；翻转：34-44.5°/s 决定了变位机的动作速度，影响生产效率。
应用领域
· 工程机械：挖掘机动臂、装载机铲斗等大型结构件的焊接。
· 汽车制造：副车架、控制臂等零部件的机器人自动化焊接。
· 船舶制造：船体分段、大型容器等重型工件的焊接。
· 管道容器：法兰、管件接头等钢结构件的环缝焊接。
· 一般工业：各类机械零部件装配、切割、喷涂等。
选型时建议按以下步骤评估：
1. 明确负载与工件尺寸：根据工件重量、重心位置和回转直径，选择负载能力足够的型号。惯量匹配也很关键，需确保总惯量在电机允许范围内。
2. 确定精度与速度要求：高精度焊接应关注重复定位精度；效率优先则应考虑回转速度。
3. 确认控制与集成方式：确定变位机是由机器人控制系统直接控制（作为外部轴），还是使用独立的控制器，并确保通信协议兼容。
4. 评估结构与工装需求：根据工件形状和装夹方式，选择合适的工作盘规格，并确认是否需要中空出线等功能。
5. 考虑预算与品牌：在满足技术要求的前提下，选择有良好售后服务的品牌。
L型双轴变位机是提升焊接质量与效率的核心设备，通过其紧凑的L型结构和双轴协同运动，为复杂工件的自动化焊接提供了理想的解决方案。选型时，建议你从自身
具体的工件和工艺需求出发，综合考虑负载、精度、控制方式和成本，并与专业的集成商进行深入沟通，以确保获得最佳的方案。
