钢结构焊接机器人怎么免示教编程？离线编程+变位机地轨协同要点

核心答案：免示教编程就是不做人工示教——把构件三维模型导入离线编程软件，自动提取焊缝、生成路径与姿态，再通过激光寻位+焊缝跟踪补偿实际组对误差。钢结构多规格小批量场景最受益，但落地前提是变位机、地轨等配套设备与机器人坐标系统一、支持外部轴联动。纯离线不可靠，必须"离线编程+视觉纠偏"组合。具体以实际测算为准。

钢结构焊接免示教编程是什么？和示教编程有什么区别？

免示教是用模型和算法生成路径，示教是靠人工把焊枪"走一遍"记录路径，两者效率和适应性完全不同。

示教编程：工程师用示教器逐点移动机器人，一个钢梁节点需 2-8 小时，换规格整段重示教，只适合大批量同规格产品。

免示教编程：导入 STEP/IGES 三维模型，软件自动识别焊缝特征、规划路径、生成焊接姿态，单规格编程时间从小时级降到 10-30 分钟，换型只需换模型。

纠偏机制：免示教不等于"盲焊"。钢结构组对误差大（可达 10-30mm/m），实际焊接靠激光寻位找起焊点、焊缝跟踪实时纠偏，确保焊枪始终对准坡口。

适用对象：H 型钢加劲肋、箱型柱隔板、牛腿、节点板等规格多、批量中等的构件，是钢结构厂自动化的主流升级方向。

免示教落地需要哪些前置条件？

免示教不是买套软件就能跑，对数据、设备与现场管理有硬性要求。

三维模型要准确：必须有与实物一致的 CAD 模型（含坡口与组立基准），模型不准则离线路径全部失真，建议按构件族库管理。

机器人本体支持离线：确认机器人控制器的外部轴接口、坐标系变换与离线编程软件兼容，主流品牌（发那科、ABB、库卡、安川等）均可支持，但需选对应版本软件。

焊缝寻位与跟踪传感：钢结构普遍配激光轮廓传感器做起焊点寻位 + 焊缝跟踪；厚板多层多道焊还需电弧跟踪配合，传感配置决定免示教的可靠性上限。

配套设备可编程联动：变位机、地轨需具备绝对值编码器、闭环伺服与外部轴联动接口，能并入机器人坐标系做五轴以上协同运动，否则翻转后程序坐标全错位。

组对精度相对可控：免示教能容忍误差，但组对误差过大（节点错边超过传感补偿范围）仍需靠工装或夹具先约束到 ±5mm 以内。

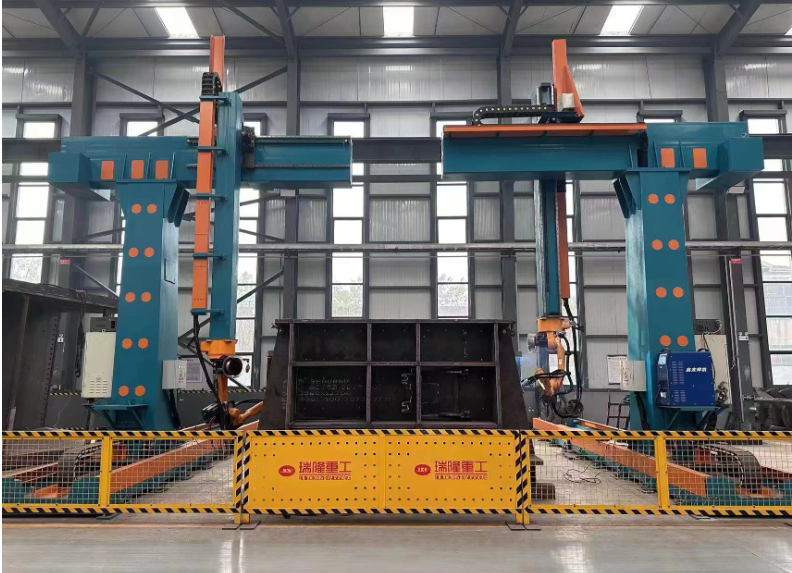

免示教方案里变位机、地轨扮演什么角色？怎么协同？

配套设备决定免示教的覆盖范围与姿态质量：机器人负责"怎么焊"，变位机地轨负责"把工件摆到程序期望的位姿"。

头尾座变位机——船形焊与多面焊接：免示教程序里变位机作为外部轴参与坐标变换，软件按翻转角度自动换算机器人路径。钢梁翼缘角焊缝翻转 45° 做船形焊，箱型构件四面翻转一次装夹焊完。

机器人地轨/第七轴——长构件分段接力：地轨同样并入外部轴坐标系，离线程序按行走位置分段调用焊接任务，配合激光寻位消除行走累计误差，20m 钢梁可一次编程连续焊接。

协同关键在标定：变位机回转中心、地轨零点与机器人基座必须做统一坐标系标定（可用靶球+激光跟踪仪或软件标定流程），标定精度直接决定免示教路径的初始准确度。

翻转动作与焊接互锁：免示教程序包含"焊一段→变位机翻转→再焊"的完整动作序列，配套设备的动作时序与速度按程序给定，需选支持伺服联动、响应快的驱动系统，避免变位机到位误差累积。

集成商上免示教方案要避开哪些坑？

免示教项目失败多集中在模型、传感与配套设备协同三处。

误以为免示教能完全脱离人工：首件仍需人工确认工艺参数与起焊位置，免示教省的是"逐点示教"，省不掉工艺调试，预算与工期要预留首件试焊。

配套设备选普通伺服：变位机、地轨若不带外部轴联动接口或编码器精度不足，无法参与离线坐标系，只能退化为"手动翻转到固定角度再示教"，免示教价值减半。

忽略焊件变形与定位漂移：长钢梁焊接中热变形会推移后续焊缝位置，必须靠实时焊缝跟踪补偿，只靠离线路径焊到中途就会偏枪。

模型版本与实物脱节：现场改板厚、改坡口后不同步更新模型，离线程序仍按旧模型跑。建议程序命名与模型版本绑定，变更走流程。

低估软件与调试投入：离线编程软件许可、后置处理配置、传感标定与操作培训是一次性成本大头，方案报价时应单列，避免后期扯皮。

集成商推进免示教钢结构焊接的实施流程是什么？

免示教是"软件+传感+配套设备"的系统工程，建议按下面顺序推进。

工艺与构件盘点：选出适合免示教的构件族（焊缝规则、批量中等），确定需要覆盖的规格范围与节拍目标。

设备与软件选型：确认机器人外部轴能力，选支持联动的高精度变位机/地轨，选定离线编程软件与焊缝传感型号。

坐标系标定方案：确定机器人-变位机-地轨-传感的统一标定方法与工具，输出标定作业指导书。

离线编程与仿真：用代表性构件导入模型、生成程序并在软件里做可达性与干涉仿真，节拍达标后再进现场。

首件试焊与调参：现场联动调试，用首件验证寻位、跟踪与变位机翻转时序，固化该构件族的工艺参数包。

批量导入与培训：构件族模型入库，建立"模型→程序"一键生成流程，并对编程与维护人员做操作培训后交付。

核心总结

钢结构焊接免示教编程的本质是用三维模型驱动路径生成、用视觉传感补偿构件误差，把单规格编程时间从小时级降到分钟级，是多规格钢构件的核心自动化升级方向。落地前提有三：模型准确、机器人支持离线编程、变位机与地轨具备外部轴联动与统一坐标系标定能力。纯离线不可靠，必须叠加激光寻位与焊缝跟踪。集成商应把构件族、机器人品牌与配套设备联动需求一次说清，配套厂家才能给出可落地的免示教协同方案与分项报价。
