机器人悬臂怎么选型？负载、回转精度与桁架/地轨的搭配要点

发布时间:

2026-09-05

机器人悬臂是什么？适合什么场景？

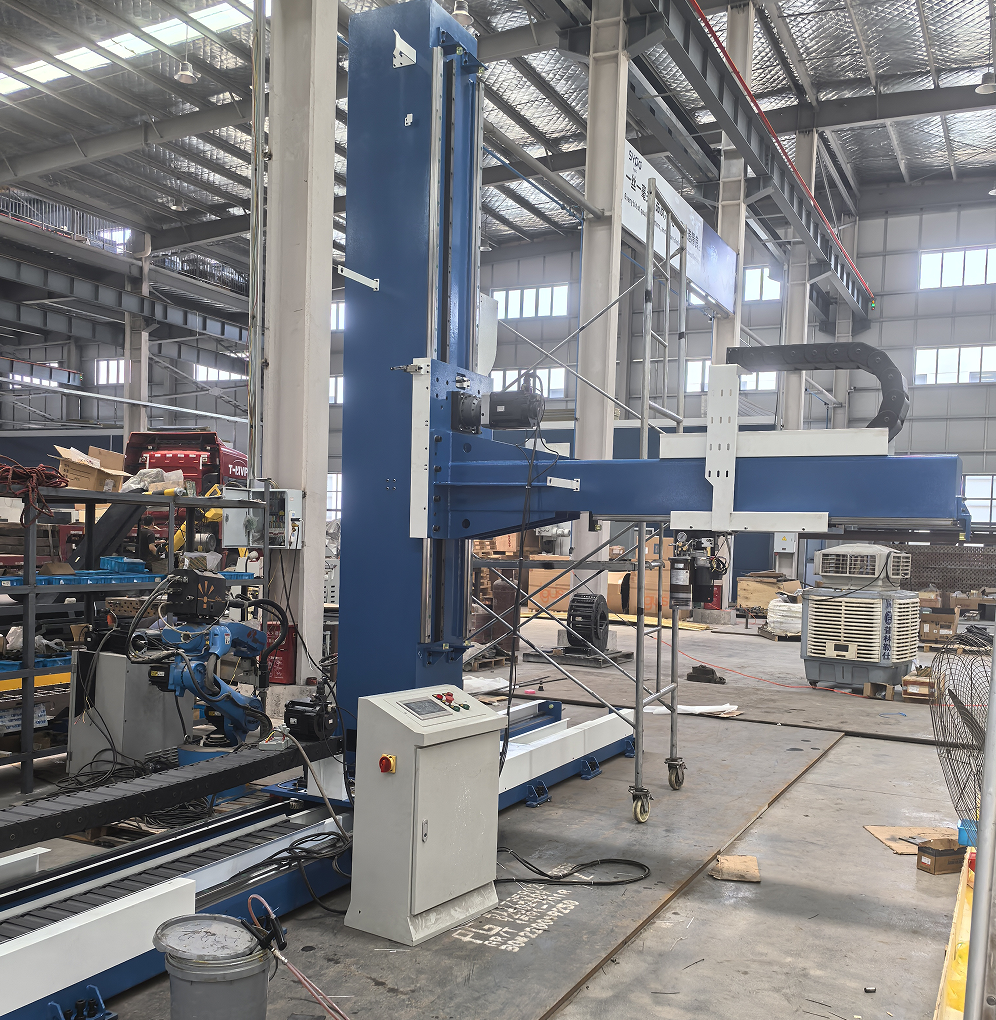

悬臂是一根单侧伸出、绕立柱水平回转的承载梁，机器人安装在悬臂末端，立柱底部通过回转支承与驱动系统连接。

典型结构：立柱（固定底座）+ 回转支承 + 悬臂梁 + 机器人安装座 + 电缆拖链/滑环。

核心价值：一台机器人绕立柱 180°-360° 回转，覆盖 2-4 个工位，替代多台机器人或人工转位。

适用场景：机床上下料（一台机器人服务 2-3 台机床）、双工位焊接（一侧焊接、一侧装卸工件）、大型构件两面加工、空间受限无法铺设长地轨的车间。

常见规格：悬臂长度 1-6m，额定负载 300kg-3000kg，回转角度可选 180°、270°、360°。

悬臂选型要看哪些关键参数？

选型顺序是先算负载，再定回转半径，最后核精度与刚性。

负载匹配：悬臂额定负载应 ≥ 机器人本体 + 末端工具（焊枪/夹具）+ 工件总重的 1.3-1.5 倍。负载越大，悬臂梁截面与立柱直径相应加大。

回转半径：以立柱中心到最远工位边缘的距离为准，并预留机器人臂展补偿量。注意悬臂末端还有机器人自身臂展（1.4-2.7m），半径不必冗余过大。

回转精度：普通搬运/焊接 ±0.1mm 即可；配合视觉定位或机加场景建议 ±0.05mm，需选用高精度回转支承 + 全闭环伺服。

刚性与挠度：满载时悬臂末端挠度一般控制在 总长的 1/1000 以内，否则机器人在极限位置精度下降。

驱动形式：伺服电机 + 减速机 + 回转支承为主流；重载可选双驱动消隙结构，消除回转反向间隙。

悬臂和桁架、地轨/第七轴有什么区别？怎么搭配？

三者都是解决"机器人够不着"的配套设备，区别在于运动维度与覆盖方式。

悬臂：绕立柱做水平回转，覆盖扇形/环形区域。适合多工位环绕布局，占地小，无需长条地面空间。

桁架（龙门式）：机器人装在横梁上做直线移动（X/Y/Z），覆盖矩形区域。适合机床列排布的上下料线，刚性最好、负载最大。

地轨/第七轴：机器人沿地面轨道直线行走，覆盖长条区域。适合焊接长焊缝、大构件，行程可做到 30m 以上。

组合用法：大型产线常组合使用——桁架横移换工位 + 末端机器人自带变位机翻转工件；或地轨行走 + 工位内配头尾座变位机，实现五轴联动焊接。

选择原则：环形多工位选悬臂，直线多机床选桁架，长行程焊接选地轨；预算与地面条件受限时，悬臂是占地最小的方案。

悬臂安装与使用中有哪些常见误区？

悬臂出问题多出在基础、配重与线缆三处。

地基强度不足：立柱底部承受倾覆力矩，地基需按悬臂满载 + 最大偏载做螺栓群与混凝土验算，不能用普通设备地基标准。

忽略偏载工况：机器人在悬臂最远端满速运动时动载系数可达 1.5-2 倍，选型时要按动载荷而非静载荷校核。

电缆处理不当：悬臂 360° 连续回转必须配滑环，只做 ±180° 摆动可用拖链；不装滑环强制连续回转会绞断电缆。

未做回转原点标定：安装后需用杠杆表或激光标定回转原点与重复定位精度，并定期复检回转支承间隙。

忽视维护周期：回转支承润滑一般每 500-1000 小时补充一次，粉尘/焊接环境应缩短一半周期。

集成商采购悬臂的行动清单

按清单一次性给全参数，可避免方案反复。

提供机器人型号与总重：含本体重量、末端工具重量与工件最大重量。

给出工位布局图：标明各工位相对立柱中心的距离与角度，用于确定回转半径与角度。

明确节拍要求：工位切换时间决定回转速度与加减速度，一般切换时间 3-8 秒。

确认回转范围：180°/270°/360° 直接影响是否配滑环与限位方式。

评估现场条件：地基承载、上方有无行车/管线干涉、地面平整度。

索要技术资料：三维图、挠度计算书、回转精度检测方法、电气接口清单与验收标准。

确认交期：常规悬臂交期约 30-45 天，重载或 6m 以上长悬臂定制件可能 60 天以上，具体以实际测算为准。

核心总结

机器人悬臂通过绕立柱回转，让一台机器人覆盖多个工位，是占地最小、布局最灵活的机器人配套设备。选型核心是按动载荷校核负载（1.3-1.5 倍安全系数）、按最远工位确定回转半径、按工艺要求选择回转精度。与桁架、地轨的区别在于运动维度：环形多工位选悬臂，直线多机床选桁架，长行程焊接选地轨。采购时把机器人型号、工位布局图、节拍与现场地基条件一次给全，配套厂家才能直接出可落地的方案与报价。
