怎样保证机器人地轨重复定位 ±0.05mm

发布时间:

2026-08-19

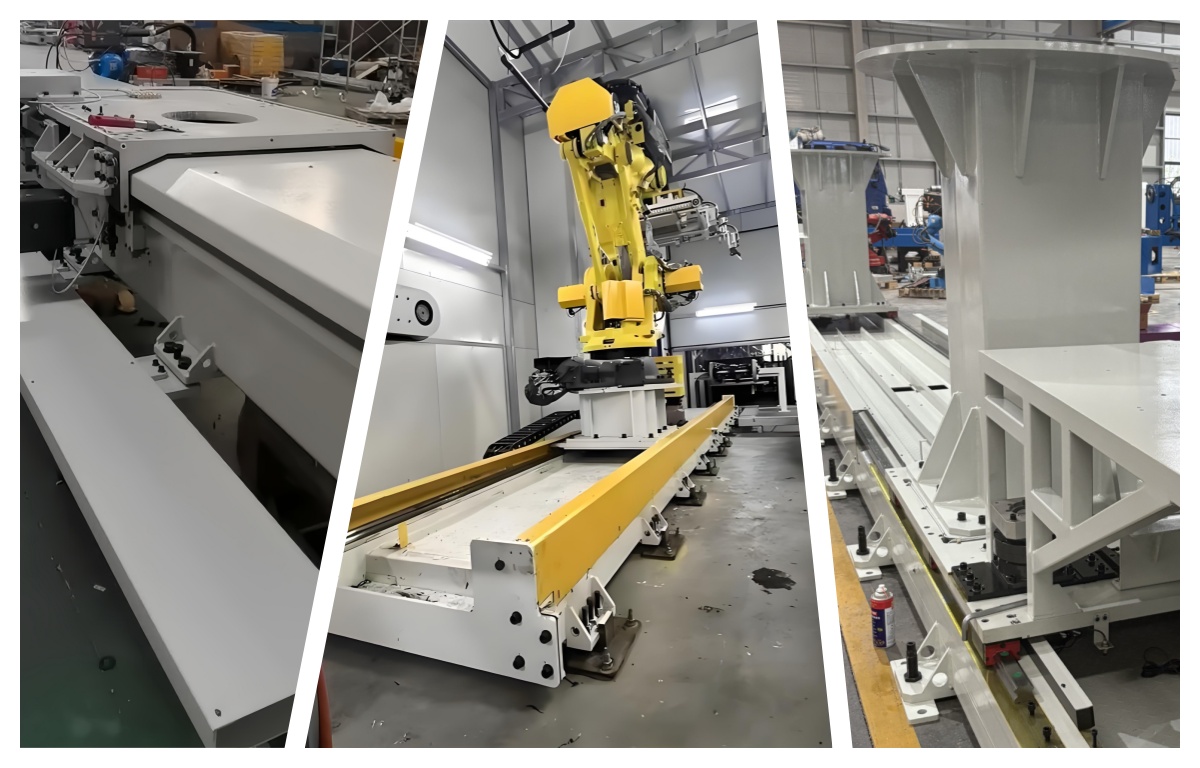

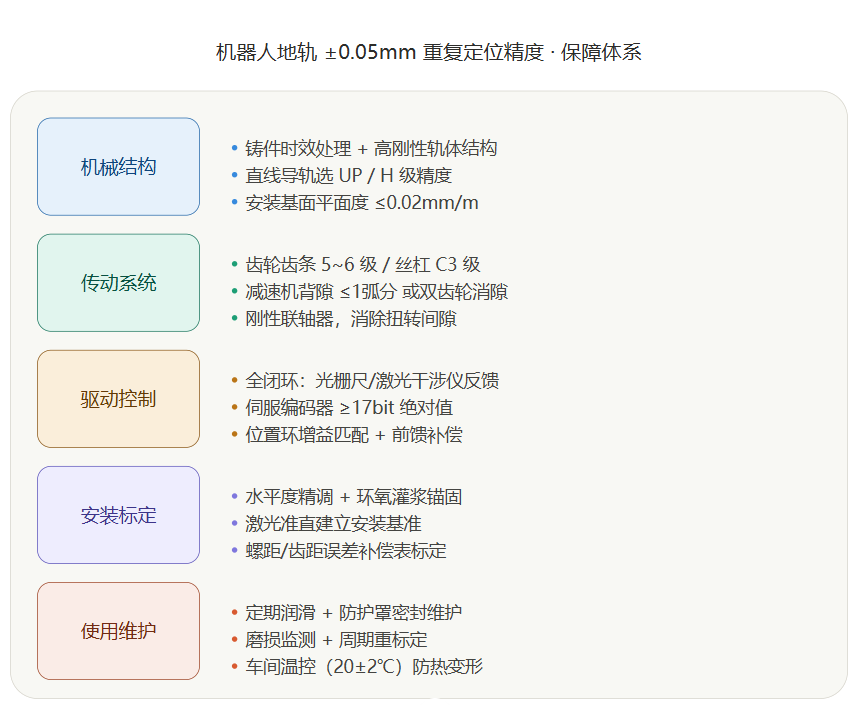

下面把每一环的关键点和选型参数讲清楚——五条线都得压住，任何一条松了，0.05 都悬。

一、机械结构（地基级精度）

地轨动辄几米长，机械刚性是兜底的：

轨体铸件时效处理：铸铁/钢件基座必须经过自然时效或人工时效（振动时效），否则残余应力释放后轨体慢慢变形，0.05 会被吃掉。大型件建议二次时效（粗加工前后各一次）。
直线导轨精度等级：选 UP 级（超高精密）或至少 H 级。导轨本身的行走平行度直接决定重复定位的下限——低等级导轨滚道误差就是几十微米量级，再怎么闭环补偿也补不干净。
安装基面平面度 ≤0.02mm/m：导轨安装基准面（轨体上平面）的平面度必须精刨/精铣到位，否则上导轨时被强行压平，内部应力会让滚珠/滚柱跑偏。

地轨分齿轮齿条和滚珠丝杠两种主流方案，长行程多用齿条：

齿轮齿条 5~6 级精度 / 丝杠 C3 级：齿条要选磨齿（齿面淬火+磨削）级别，丝杠选 C3（行程变动量 0.005mm/300mm）。便宜的铣齿齿条想都别想。
减速机背隙 ≤1 弧分或双齿轮消隙：背隙是重复定位的死敌。齿条驱动务必用双齿轮预紧消隙（两个小齿轮反向弹簧预压）或低背隙行星减速机（≤1 arcmin）。1 弧分在 50mm 节圆上约 0.015mm，可控；普通 3~5 弧分的减速机就超标了。
刚性联轴器：电机到减速机用刚性膜片/胀紧套联轴器，别用弹性联轴器——弹性件本身就是间隙和扭转柔度来源。

做 ±0.05，全闭环基本是必须的，靠半闭环（电机编码器）压不住机械累计误差：

全闭环控制：加光栅尺（如海德汉/雷尼绍，分辨率亚微米级）或激光干涉仪直接读拖板实际位置。丝杠/齿条的螺距误差、热伸长、磨损，闭环都能吃掉。这是单项最关键的措施。
伺服编码器 ≥17bit 绝对值：电机端用高分辨率绝对值编码器，配合全闭环做双反馈；位置环分辨率要远高于目标精度（0.05mm，编码器至少到微米级）。
位置环增益匹配 + 前馈补偿：位置环增益调到各轴一致（保证轨迹跟随），加重力/摩擦前馈减少动态跟随误差。增益太低跟随滞后大、太高易振荡，需用激光干涉仪做频响整定。
反向间隙补偿：换向时的死区用系统反向间隙补偿参数补掉（齿条方案尤其重要）。

装得不对，前面全白费：

水平度精调 + 环氧灌浆锚固：地轨调平到 0.02mm/m 后，底座下方灌环氧浆料（或高强度无收缩灌浆料）锚固到地基，防止运行中微动。调平块长期受力会蠕变，灌浆才能锁死。
激光准直建立基准：用激光准直仪建立全长直线基准，分段校准导轨直线度，按补偿曲线精修安装面。
螺距/齿距误差补偿表：用激光干涉仪沿全程打点，把每个位置的系统性误差写入数控系统的补偿表（丝杠补偿/齿条分段补偿）。这一步能把"系统性误差"削掉一大块，剩下的随机分量才落在 0.05 内。

0.05 是"出厂调出来"的，能不能"用得住"看维护：

定期润滑 + 防护罩密封：导轨、齿条/丝杠要按周期自动润滑；全封闭伸缩防护罩防铁屑粉尘进入滚道——一颗铁屑压痕就能让某点重复定位漂移几十微米。
磨损监测 + 周期重标定：定期用激光干涉仪复测全程定位精度，磨损或温变漂移超阈值就重新做补偿表标定。
车间温控：钢的热膨胀系数约 12µm/(m·℃)，3 米地轨温差 1℃ 就漂 0.036mm——温控对长地轨是刚需。建议车间恒温 20±2℃，精度更苛刻的场合上 ±1℃ 或加光栅尺热膨胀补偿。

一句话总结：±0.05 的地轨 = 高等级导轨/磨齿齿条 + 全闭环光栅尺 + 双齿轮消隙 + 灌浆锚固 + 误差补偿表 + 恒温。其中全闭环和消隙是两条命脉，缺一个都到不了 0.05。

如果你这条地轨是具体某个配置（行程多长、齿条还是丝杠、带不带尾座/翻转机构），告诉我，我可以针对性给你推荐选型和参数。
