机器人地轨支持多滑台共轨
发布时间:
2026-08-18
标准机器人地轨只承载一台机器人做往复运动，而"多滑台共轨"允许多个独立载具在同一条高刚性轨道上同时、异步运行，每个载具可搭载一台工业机器人或末端执行器。这相当于将多条独立生产线集成在一条轨道上，是高吞吐并行作业和柔性化生产的革命性硬件基础。
一、什么是多滑台共轨地轨？

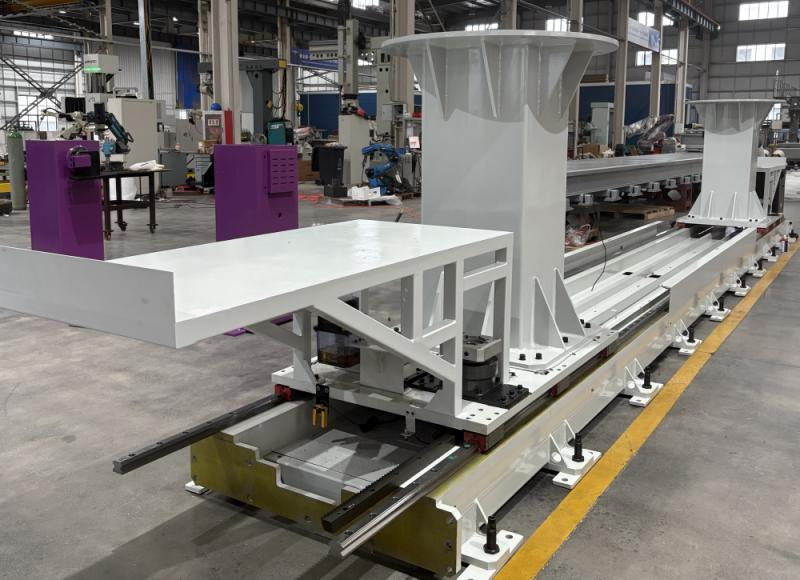

多滑台共轨（Multi-Carrier Shared Rail），又称多动子地轨，是指在同一条直线导轨上安装两套及以上独立驱动的滑台（载具/小车），每个滑台配备独立的伺服电机、减速机和位置编码系统，可在同一轨道上独立、非同步地运行。
与传统的单滑台地轨（第七轴）不同，多滑台共轨系统的核心突破在于：多个滑台共享同一条物理轨道，但各自拥有独立的运动控制系统。这意味着每个滑台可以执行不同的运动程序、停靠在不同的工位、以不同的速度运行，甚至执行完全不同的工艺任务——而所有这一切，都在同一条轨道上完成。
二、为什么需要多滑台共轨？
在制造业向柔性化、智能化转型的过程中，传统单滑台地轨暴露出明显的局限性：
- 效率瓶颈：一台地轨只跑一台机器人，工位间需要排队等待，设备综合利用率（OEE）难以突破。
- 空间浪费：多台机器人各自配一条地轨，车间地面空间被大量轨道占据，布局臃肿。
- 投资重复：多条独立轨道意味着多套导轨、多套控制系统、多次安装调试，成本居高不下。
- 柔性不足：面对小批量、多品种的生产需求，固定轨道布局难以快速切换。
多滑台共轨技术正是为解决上述痛点而生——用一条轨道的物理空间，实现多台机器人的协同作业能力。
三、多滑台共轨的核心优势
生产效率倍增
多个工位可同时进行加工、装配或检测作业，大幅缩短生产节拍。设备综合利用率（OEE）可提升40%以上。
空间利用极致化
一条轨道的空间实现多台机器人的功能，节省宝贵的车间地面和空中空间，特别适合空间受限的产线升级改造项目。
前所未有的柔性
每个动子可独立编程和运动，轻松应对小批量、多品种的生产需求。生产线转换只需切换程序，无需硬件重组。
简化产线设计
替代了复杂的多机器人协调和多个独立轨道系统，降低总体成本，简化设备布局与控制系统集成。
四、关键技术解析
多滑台共轨并非简单地在一条轨道上多放几个滑台，其背后涉及多项关键技术的协同：
1. 高刚性精密导轨系统
导轨是多滑台共轨的物理基础。系统需采用高强度型钢或铸造底座，配合高精度直线导轨（如上银HIWIN、THK等品牌），表面硬度达HRC58-62以上，确保多滑台同时高速运行时的刚性和稳定性。导轨直线度一般要求≤0.05mm/m，平行度误差也需严格控制。
2. 独立伺服驱动与位置编码
每个滑台配备独立的伺服电机、减速机（如APEX行星减速机）和齿轮齿条传动系统。关键在于每个滑台必须有独立的位置编码和绝对值反馈，确保多动子在高速运行下的独立定位精度。重复定位精度通常可达±0.05mm，编码器分辨率可达23位。
3. 防碰撞与智能调度控制
这是多滑台共轨的"大脑"。控制系统（PLC或运动控制器）需实时监控所有滑台的位置、速度和运动轨迹，通过电子齿轮功能实现多滑台间的同步误差控制（通常≤0.1mm）。同时，内置防碰撞管理算法和碰撞检测模块，可在20ms内检测到异常阻力并触发紧急停止。
4. 安全互锁与通信协议
系统通过PROFINET或EtherCAT等工业总线与机器人控制器及上位机通信。支持软限位、硬限位双重保护，原点双重校正（原点校正块+机械限位），确保断电重启后快速恢复定位精度。
五、典型应用场景
并行加工与装配
汽车零部件、电子行业，多个工作站可同时对不同工件进行锁附、涂胶、检测等作业，显著缩短节拍时间。
柔性物料搬运
物流仓储中，多个动子可独立存取货架上的物品，实现高流量、高动态的订单履行，替代传统输送线。
流水线式分拣与测试
工件在轨道上移动，经过多个动子工作站时依次完成不同的测试或分拣动作，形成高效流水线作业。
多工位焊接产线
多台焊接机器人在同一条地轨上分别停靠在不同焊接工位，可同时进行焊接作业，产线利用率大幅提升。
机床上下料
多台机器人在同一条地轨上为多台数控机床进行上下料，按需调度，避免机床等待，提升产线稼动率。
? 选型提示
国际品牌（KUKA、ABB）的优势在于与自家机器人控制器深度集成、联动精度高、标准化程度好，适合新建产线且机器人品牌统一的场景。国产定制厂商的优势在于灵活度高、性价比好、可适配多品牌机器人，适合非标改造项目和对预算敏感的中小企业。Yamaha LCMR200则适合轻载高速精密输送场景。
六、选型建议：六个关键决策点
- 确定滑台数量与负载：明确需要几个独立运动的滑台，每个滑台搭载的机器人型号及总负载（含机器人本体+抓手+工件），这是选型的第一步。
- 评估行程与速度需求：总行程需覆盖所有工位间距并留出安全余量；各滑台的最大速度和加速度需匹配工艺节拍，避免"机器人等地轨"的节拍浪费。
- 选择传动方式：行程3米以内可考虑滚珠丝杠；3米以上推荐齿轮齿条；超长行程（20米+）齿轮齿条几乎是唯一选择。斜齿啮合更平稳、噪音更低。
- 确认控制系统方案：如果所有滑台上的机器人同品牌，优先选该品牌原厂地轨方案（外部轴联动），编程直观、轨迹平滑。如果是多品牌混用或非标改造，则采用独立PLC控制方案，灵活性更高但需握手信号配合。
- 考察防碰撞能力：多滑台共轨的核心安全诉求。确认供应商是否具备防碰撞管理算法、碰撞检测响应时间（建议≤20ms）、软硬限位双重保护。
- 评估供应商综合实力：关注是否提供满载测试报告（而非空载理论精度）、现场安装调试服务、售后响应周期、零配件备货周期。建议要求参观已有应用案例。
七、未来展望
随着制造业向工业4.0深度推进，多滑台共轨地轨技术正呈现以下发展趋势：
- 数字化孪生集成：地轨系统与数字孪生平台打通，实现虚拟调试、远程监控和预测性维护，在虚拟空间中预演多滑台调度策略。
- AI智能调度：引入AI算法优化多滑台的交通调度，动态调整滑台运行路径和速度，最大化轨道吞吐量，减少等待冲突。
- 直线电机驱动普及：以Yamaha LCMR200为代表，直线电机直驱方案将在轻载高速场景逐步替代齿轮齿条，实现更高精度（微米级）和更低维护。
- 模块化标准化：导轨段、滑台、驱动模块趋向标准化设计，客户可像"搭积木"一样按需配置滑台数量和行程，缩短交付周期。
多滑台共轨不仅是一项轨道技术，更是柔性制造理念在硬件层面的具体落地。对于追求高利用率、高柔性的制造企业来说，它正从"可选方案"变为"必选方案"。
总结
多滑台共轨地轨用一条轨道实现了多台机器人的并行作业能力，在效率、空间、柔性、成本四个维度上带来质的飞跃。选型时应重点关注滑台独立驱动能力、防碰撞控制水平、导轨刚性精度以及供应商的工程落地能力。随着技术成熟和国产化推进，多滑台共轨的门槛正在降低——对大多数制造企业而言，现在正是评估引入的最佳时机。
