焊接变位机选型完全指南：5个关键参数与3大常见误区

发布时间:

2026-08-12

一、为什么焊接变位机选对了，焊接效率能翻倍？

很多企业在采购焊接自动化设备时，往往会把预算大头放在焊接机器人上，却对焊接变位机（也叫焊接回转台、焊接翻转台）的重视不够。实际上，一台匹配得当的变位机，能让焊接机器人的工作节拍提升30%以上，焊缝一次合格率也能显著提高。

简单理解：焊接变位机的核心作用就是把工件送到最适合焊接的角度。无论机器人焊接还是人工焊接，焊接位置直接影响焊缝质量、飞溅控制和劳动强度。如果工件只能平放，机器人只能做 overhead（仰焊）或者 flat（平焊），很多位置焊缝质量不稳定。而变位机通过水平回转和翻转倾斜，能把工件调整到船形焊（角焊缝最佳位置）或平焊位置，这对接头强度、成形美观、减少缺陷至关重要。

二、焊接变位机是什么？分哪几类？

1. 按自由度划分

类型	运动方式	适用场景	优点	缺点
单回转变位机	只有水平回转	环缝、法兰管焊	结构简单、成本低	无法调整倾斜角度
双回转变位机	水平回转 + 垂直翻转	箱体、车架、钢结构	通用性强，最常用	比单轴稍贵，负载选型要留余量

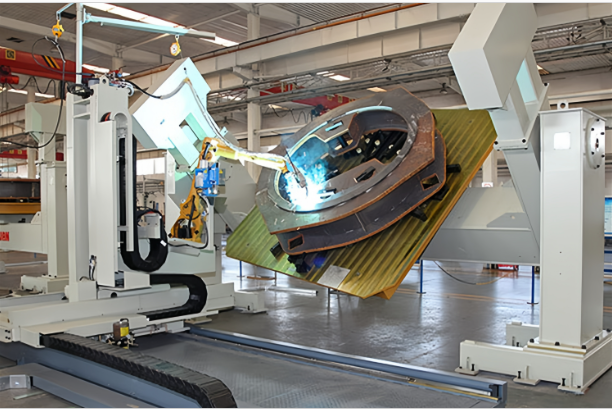

三回转变位机	水平回转 + 垂直翻转 + 水平移动	大型异形件、复杂焊缝	覆盖所有位姿	价格较高，结构复杂
L型 / 头尾架式	两端固定长工件，同步翻转	轴类、管类、长焊缝	稳定支撑超长工件	工件长度有限制，工装夹具需设计

2. 按动力源划分

伺服电机驱动：精度高，可以和机器人做全闭环联动，适合高精度焊接。
交流变频电机：性价比方案，定位精度比伺服略差，但能满足大多数焊接场景。

3. 按负载能力划分

从几百公斤到数十吨都有，常见区间：500kg、1t、2t、3t、5t、10t。注意：负载能力不是工件的裸重，而是工件加上工装夹具、电缆、管线等所有附加负载的总重——选型时要留20%-30%余量，否则电机长期满负荷运转，会缩短寿命并影响定位精度。

三、焊接变位机选型的5个关键参数

这5个参数，直接决定设备能不能在你的车间"干好活"。

参数1：额定负载（Rated Load）定义：变位机能够安全翻转和回转的最大工件总重量（含工装夹具）。
选型口诀：工件裸重 + 工装夹具 + 管线/电缆 ≈ 额定负载 × 0.7-0.8
常见误区：有些厂家标的是极限负载，不是持续工作负载。问清楚厂家是"最大工作负载"还是"峰值负载"，两者通常相差15%-20%。
新宝参考：新宝机器人科技焊接变位机标准系列覆盖 500kg-10t，可按非标定制更大负载，2万㎡生产基地支持全链条自产，交期有保障。

参数2：工作台尺寸与回转直径（Table Size & Swing Diameter）工作台台面尺寸决定了工件底座能做多大；回转直径（Swing Diameter）是工件在翻转时不会碰到地面的最大外接圆直径。
工作台T型槽间距和尺寸，是否与你现有工装夹具兼容？
回转直径必须 > 工件最大对角线 + 工装夹具高度。如果空间不够，翻转时工件会撞地，这是车间最头疼的安全隐患。

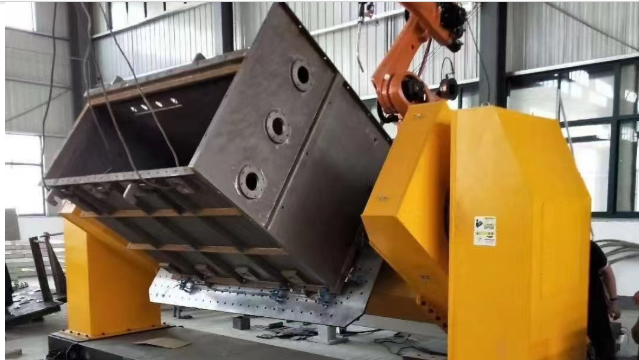

如果有大型不规则箱体，建议选双回转变位机，且翻转中心要设计在工件重心附近，否则倾斜后偏载力矩大，电机和减速机负担会剧增。

参数3：翻转角度与速度（Tilt Angle & Speed）翻转角度：常见的双回转变位机翻转角度为0°-90°或0°-135°。如果需要把工件翻到180°（双面焊接），需要选三回转变位机或L型双工位方案。
回转速度：焊接回转台的水平回转速度一般0.1-2 rpm。如果是配合机器人做环缝焊接，转速需要连续可调且稳速——速度波动太大会直接反映在焊缝宽度上。
翻转速度： flipping 速度不宜太快，否则工件惯性冲击大，也会带动焊缝位置漂移。高端变位机翻转速度会在最后5°做减速缓冲。

参数4：重复定位精度（Repeatability / Positioning Accuracy）定义：工件多次翻转后，回到同一个焊接位置时，位置偏差的最大值。
为什么重要：如果变位机每次翻转后位置都不一样，机器人焊接轨迹就会偏，导致焊缝时好时坏。尤其是在多道焊、多层焊的场景中，精度差直接决定成品率。
行业标准：一般焊接变位机重复定位精度在 ±0.5mm-±1.0mm 可以应付大多数弧焊。如果配合激光焊接、TIG 精密焊，则需要 ±0.1mm-±0.3mm 级别。
新宝能力：新宝机器人科技采用斜齿研磨齿条+精密减速机，配合伺服控制系统，可实现微米级定位精度（具体精度因型号和工况不同），能满足汽车焊装、精密工程机械焊接等高标准需求。

参数5：控制系统与联动接口（Control System & Interface）手动控制 vs 联动控制：简单的焊接翻转台可以只用脚踏或手操盒控制。但如果与焊接机器人联动，变位机必须支持机器人发出的实时位置信号（如 EtherCAT、DeviceNet、I/O 联动）。
关键问题：你的机器人品牌（ABB、KUKA、FANUC、Yaskawa、国产）用的什么总线协议？变位机厂家能不能直接适配？别等装上了才发现通讯不上。

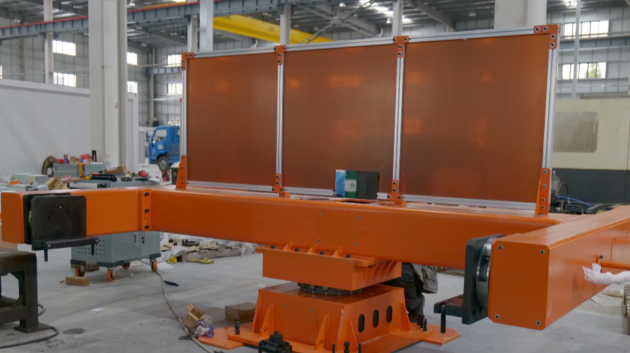

编程逻辑：现在的焊接机器人工作站大多是"变位机翻转一次，机器人焊接一次"的循环。双工位方案（一个工位装件，一个工位焊接）能最大化设备利用率，把停机辅助时间降到最低。

参数速查表（可直接复制到选型需求单）

参数	你需要填写的数值	厂家需要承诺的数值	风险提示
额定负载	_______ kg（含工装夹具）	持续工作负载 ≥	区分峰值/持续负载
工作台尺寸	_______ mm × _______ mm	T型槽规格匹配	是否兼容现有夹具
回转直径	_______ mm（工件最大外接）	变位机设计Swing ≥	翻转是否撞地面
翻转角度	0°- _______ °	实际可达角度 ≥	是否需要双工位
定位精度	要求 ± _______ mm	重复定位精度 ≤	直接影响焊缝合格率
控制接口	机器人品牌/协议：______	支持总线类型	提前测试通讯

四、3个最常见的踩坑点（采购前必看）

坑1：只看单价，不看总拥有成本（TCO）

焊接变位机不是快消品，设计寿命通常在10年以上。低价设备可能用的是普通齿轮而非研磨齿条、普通电机而非伺服闭环，买的时候便宜3万，后期维护、换件、停机损失可能超过10万。建议在比价时，让厂家提供核心部件（减速机、电机、轴承、齿条）的品牌和质保年限，并写入合同。

坑2：忽略了工装夹具的适配成本

很多采购只盯着变位机本身，忘了变位机只是"底座"，真正干活的是上面的工装夹具。如果变位机工作台间距、定位孔、T型槽跟你现有夹具不匹配，重新设计一套工装夹具的费用可能比变位机本身还贵。建议：把变位机工作台的接口图纸和现有工装夹具图纸提前给厂家，确认兼容性，或让厂家一并提供配套工装夹具方案。

坑3：没有预留"产线升级空间"

今天只焊一种工件，不代表3年后不焊新品种。如果变位机负载、台面尺寸只按当前工件刚好设计，未来稍微大一点的工件就上不了。建议选型时，负载余量至少留20%-30%；台面尺寸比当前工件大1-2个规格；控制系统选带可扩展I/O和开放通讯协议的，以后加传感器、加视觉系统都方便。

五、不同行业，焊接变位机怎么选？

行业	典型工件	推荐变位机类型	关键参数	特殊需求
汽车焊装	白车身、排气管、座椅骨架	双回转变位机 / 三回转变位机	重复定位精度 ≤ ±0.3mm	机器人联动节拍匹配、双工位
工程机械	车架、转台、臂架、挖斗	重载双回转变位机（2t-10t）	大负载、大回转直径	长焊缝一次成型、抗焊接飞溅涂层
钢结构	H型钢、箱型梁、桁架	头尾架式 / L型变位机	超长工件支撑（3m-20m）	拼接间隙调整、多点支撑
压力容器	筒体、封头、管板	滚轮架 + 单回转变位机	筒体自动环缝焊	同心度调整、纵缝/环缝切换
一般金属加工	箱体、法兰、管件	单回转变位机 / 双回转变位机	性价比优先	快速换工装夹具
