桁架机械手怎么选？行程、负载与精度三参数决定方案

发布时间:

2026-08-21

一、桁架机械手适合哪些场景？

桁架机械手是安装在桁架框架上的直角坐标运动系统，通过 X/Y/Z 三轴直线运动实现空间内任意点位定位，适合中等负载的抓取、搬运与上下料。

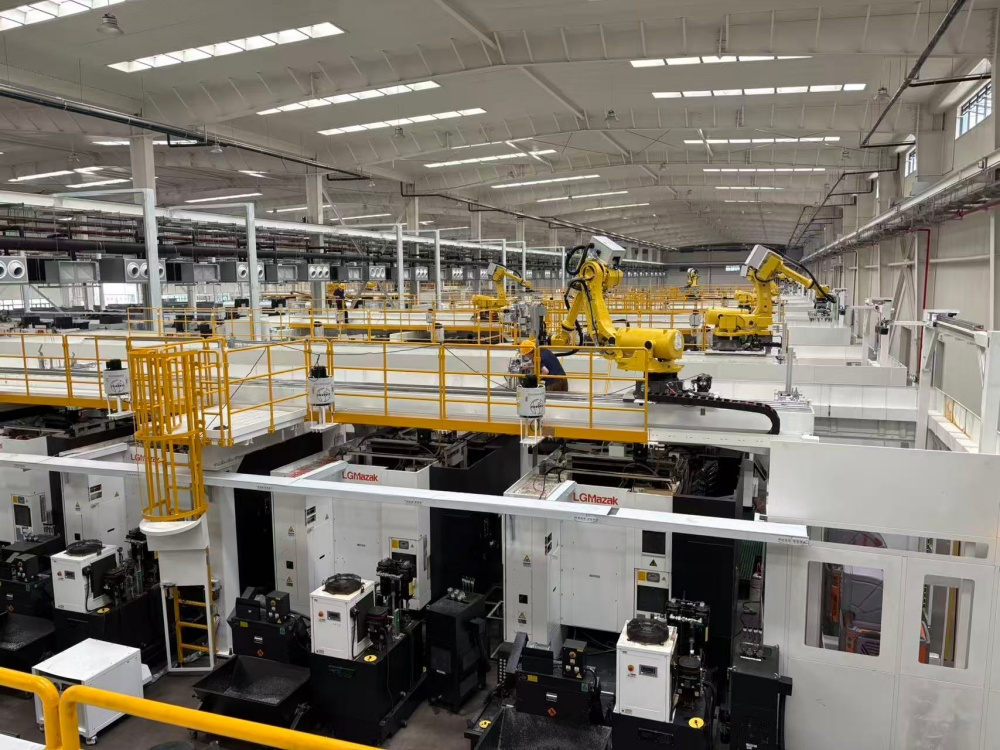

机床上下料：车床、加工中心、数控机床自动上下料，桁架横跨机床顶部，不占地面空间

产线物料衔接：工位间工件传递、码垛入位，桁架跨多工位运行，替代人工搬运

中等负载（5～500kg）搬运：超过 500kg 建议考虑龙门架或专用搬运方案，桁架优势区间在轻中载

空间受限场景：地面空间紧张、需要顶部走线的车间，桁架利用上方空间，不干扰地面物流

提示：桁架机械手和龙门架的核心区别——桁架本身是运动系统（X/Y/Z 滑台），龙门架是承载结构（上面装六轴机器人）。桁架适合点对点搬运，龙门架适合复杂姿态焊接。负载超过 500kg 或需要多姿态加工，选龙门架。

二、行程、负载与精度三参数怎么定？

三个参数是桁架机械手报价和选型的核心，集成商做方案时缺一不可。

1. 行程

X 轴行程决定覆盖工位数量，按工位间距 × 工位数 + 余量核算

Y 轴行程按工件跨距与抓取范围定，通常 1～3m

Z 轴行程按升降高度需求定，上下料场景一般 0.5～1.5m

行程每增加 1m，横梁刚性要求与制造成本显著上升，不要盲目加余量

2. 负载

名义负载 = 工件重量 + 夹具重量 + 末端执行器重量

动态工况按安全系数核算：垂直轴按负载 ×1.3，水平轴按惯性负载核算驱动扭矩

桁架常规负载区间 5～500kg，超过 500kg 应评估是否改用龙门架方案

3. 定位精度

常规上下料：重复定位精度 ±0.1mm 足够

精密装配 / 检测：需 ±0.05mm 级，驱动升级为滚珠丝杠 + 高精度导轨

精度每提升一个量级，成本上升明显，按工艺需求选型不要过度设计

三、桁架机械手和龙门架、地轨有什么区别？

集成商做方案时常在桁架、龙门架与地轨三种配套方式之间选择，三者结构、负载与适用场景各有定位。

桁架 vs 龙门架：桁架是直角坐标运动系统（本身即机器人），负载 5～500kg，适合点对点搬运；龙门架是承载结构（装六轴机器人），负载可达数吨，适合复杂姿态焊接与重载搬运

桁架 vs 地轨（第七轴）：地轨是给六轴机器人扩展行走行程的导轨，运动自由度更多（六轴 + 直线），适合需要末端执行工艺（焊接、喷涂）的长行程场景；桁架只做 XYZ 搬运，不带工艺执行功能

价格对比：同等行程下，桁架机械手通常比龙门架低 30%～50%，比地轨 + 机器人方案也更低，但功能范围更窄

选型逻辑：只搬运不加工选桁架；需要末端焊接 / 装配工艺选地轨 + 机器人或龙门架

四、桁架机械手定制流程与交期多久？

桁架属非标定制设备，从需求到验收一般经历五个阶段，整体交付周期比龙门架更短。

需求确认——工件参数、节拍要求、工位布局、安装空间与接口尺寸，集成商提供产线布局图

方案设计——出桁架结构图、行程与负载核算书、驱动与导轨选型表，与集成商确认后冻结方案

制造与预装——铝型材 / 钢结构件加工、导轨与齿条 / 丝杠安装、厂内预组装跑合测试

现场安装调试——桁架吊装、精度校准、与机床 / 产线接口对接、节拍联调

验收交付——精度验收报告、操作培训、备件清单与售后条款确认

整体交付周期一般 6～12 周，结构更轻、制造更标准化，比龙门架周期短约 30%。超长行程（X 轴 10m 以上）可能延长至 14 周。

核心总结

桁架机械手选型三要素：定行程（决定覆盖范围与结构尺寸）、定负载（决定导轨与驱动规格）、定精度（决定制造成本）。常规上下料 ±0.1mm 足够，不要盲目追高精度。桁架适合 5～500kg 中等负载搬运，超过 500kg 选龙门架，需要末端焊接 / 装配工艺选地轨 + 机器人。价格区间 8 万～60 万元，交期 6～12 周，比龙门架更轻更快，是产线物料衔接的高性价比选择。
